| Lieu d'origine: | Shenzhen |
| Nom de marque: | Chuangyin |
| Certification: | Kema,CE,SGS,TUV |
| Numéro de modèle: | JDZX16-12R |
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 36,000,00pcs par an |
| Niveau évalué d'isolation: | 12 kilovolts | Ustage: | Commutez le Cabinet |
|---|---|---|---|
| Type: | JDZX 8-12R | Tension primaire évaluée: | 11/√3 |
| Matériau: | résine époxyde | fréquence: | 50/60HZ |
| Surligner: | transformateur moyen de tension,transformateur moyen de potentiel de tension |
||

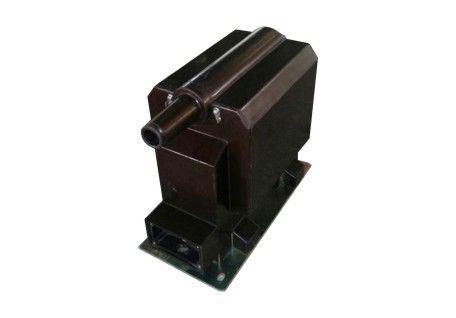

Transformateur monophasé d'intérieur de potentiel de transformateur de tension de système mv de transformateur de JDZX16-12R 12kV
introduction 1.Product :
Le bâti de résine époxyde et la pleine construction incluse, est armoire d'intérieur utilisée de commutateur pour mesurer la tension, l'énergie électrique et le relais protecteur dans le monophasé ou le circuit triphasé à C.A. avec la fréquence 50Hz ou 60Hz et la tension la plus élevée pour l'équipement 12 kilovolts.
Le noyau de fer adopte la tôle d'acier laminée à froid avancée de silicium. La ligne sortante à haute tension de l'enroulement primaire a été cherchée à partir du dessus du produit ; la ligne sortante de l'enroulement secondaire a été cherchée
du côté transversal du produit.
Les Accords primaires de cône avec la figure 7. d'IEEE 386-2006.
Termes d'utilisation
J : Transformateur de tension
D : Monophasé
Z : Isolation de bâti
X : Enroulement résiduel de tension
18 : Conception non.
12 : Tension évaluée
R : Avec le fusible pour la protection
1. Tension primaire évaluée : 20/√3or 15/√3 etc.
2. La norme technique s'accorde avec l'instrument transformers-Part2 du 60044-2:2003 Part2 du CEI : transformateurs inductifs de tension
| Type |
Primaire évalué tension (kilovolt) |
Tension secondaire évaluée (kilovolt) | L'exactitude classe la combinaison |
Sortie évaluée (VA) |
Courant ascendant limitant le courant (VA) |
Niveau évalué d'isolation (kilovolts) |
| JDZX18-12R |
15/√3 20/√3 22/√3 |
0.1/√3 0.11/√3 |
0,2 | 30 | 300 |
17.5/38/95 24/50/125 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
|
0.1/√3/0.1/3 0.11/√3/0.11/3 |
0.2/6P (3P) | 15/50 | 300 | |||
| 0.5/6P (3P) | 30/50 | |||||
| 0.5/0.5/6P (3P) | 50/50/150 |
Remarquent : Sur demande nous sommes heureux d'offrir des transformateurs selon d'autres normes ou avec Spéc. techniques non standard.
