| Lieu d'origine: | Shenzhen |
| Nom de marque: | Chuangyin |
| Certification: | Test Report |
| Numéro de modèle: | LMZW 4(5) - 0,72 |
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants |
| Délai de livraison: | dans les 7 jours |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 36,000,00pcs par an |
| Application: | Ligne à C.A. | Fréquence évaluée: | 50/60HZ |
|---|---|---|---|
| Paquet: | 80pcs/Plywood=880*860*820mm | Attitude d'installation: | 2000m |
| Niveau évalué d'isolation: | 0.72/3/-KV | Courant primaire évalué: | jusqu'à 1500A |
| Surligner: | type transformateur de courant de barre omnibus,baguage du transformateur de courant |
||

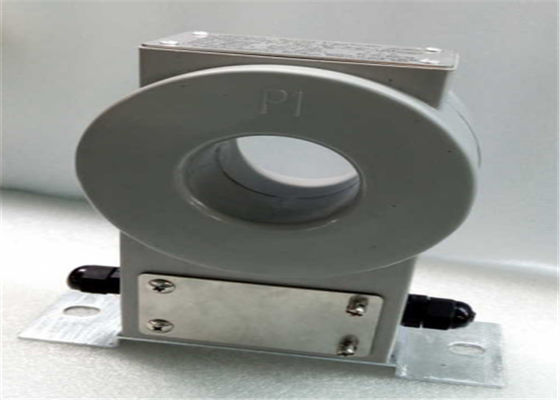

C.A. extérieur 5A /1A de résine époxyde du transformateur de courant LMZW3-0.72
1. Introduction :
Le transformateur de courant est type type extérieur isolé par bâti produit de barre omnibus. Il est employé pour mesurer le courant, la puissance de l'électricité et la protection de relais dans la ligne ou la fréquence évaluée 50Hz ou 60Hz à C.A., la tension évaluée 600V et ci-dessous.
Le transformateur de courant peut être exécuté selon le 61869-1:2007 standard du CEI et le 61869-2:2012 du CEI. Ou IEC60044-1
Données techniques
Niveau évalué d'isolation : 0.72/3/10kV
Courant primaire évalué : jusqu'à 1500A
Courant secondaire évalué : 5A ou 1A
Altitude d'installation : 2000m
| Modèle | Courant primaire évalué (A) |
Taille de fenêtre (millimètre) |
Sortie évaluée (A) | Classe d'exactitude |
| LMZW4-0.72 | 200 | Φ75 | 5 | 0,5 |
| 300 | Φ75 | 5 | 0,5 | |
| 400 | Φ75 | 5 | 0,5 | |
| 500 | Φ75 | 5 | 0,5 | |
| 600 | Φ75 | 5 | 0,5 |
| Modèle | Courant primaire évalué (A) |
Taille de fenêtre (millimètre) |
Sortie évaluée (A) | Classe d'exactitude |
| LMZW5-0.72 | 400 | Φ100 | 5 | 0,5 |
| 500 | Φ100 | 5 | 0,5 | |
| 600 | Φ100 | 5 | 0,5 | |
| 800 | Φ100 | 5 | 0,5 | |
| 1000 | Φ100 | 5 | 0,5 | |
| 1200 | Φ100 | 5 | 0,5 | |
| 1500 | Φ100 | 5 | 0,5 |
Note : quotient facultatif
4. dessin d'ensemble :
