Name: transformateur de courant d'intérieur de résine époxyde de la Simple-expression 24kv pour la protection
Brand: Chuangyin
SKU: LZZBJ9-24-180/b/2
Rating: 4.9 (188 reviews)

Aperçu Produits Transformateur de courant de système mv

transformateur de courant d'intérieur de résine époxyde de la Simple-expression 24kv pour la protection

Détails sur le produit:

Lieu d'origine:	Shenzhen
Nom de marque:	Chuangyin
Certification:	Kema,CE,SGS,TUV
Numéro de modèle:	LZZBJ9-24-180/b/2

Conditions de paiement et expédition:

Quantité de commande min:	1SET
Détails d'emballage:	contreplaqué
Conditions de paiement:	L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	36,000,00pcs par an

Contact

Description de produit détaillée

Niveau évalué d'isolation:	24/50/125 kilovolt	Isolement:	Fonte-résine isolée
Structure de bobine:	Toroïdal	la norme:	IEC60044-1 (IEC61869-1&2)
Rapport:	20-1250/5	couleur:	Brown
Mettre en évidence:	Transformateur de courant de tension moyenne , transformateurs d'instrument moyens de tension

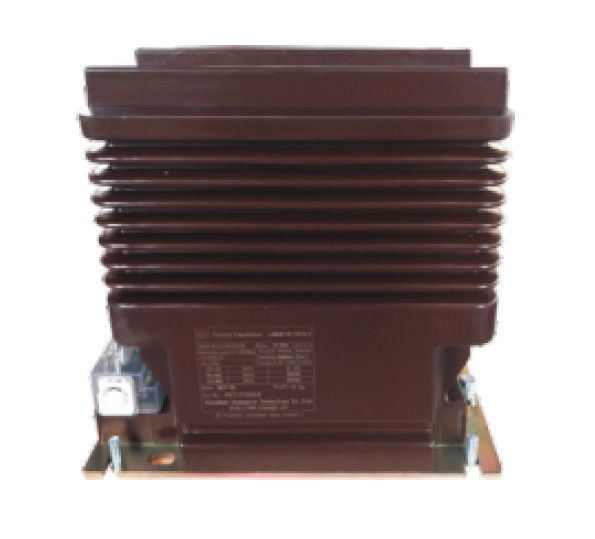

transformateur de courant d'intérieur de résine époxyde de la Simple-expression 24kv pour la protection

introduction 1.Product :

Le transformateur de courant de LZZBJ9-24-180b-2 LZZBJ9-24-180b-4, isolation de bâti de résine époxyde et construction entièrement incluse de soutien, enferme des enroulements primaires et secondaires et le noyau annulaire dans le corps de bâti de résine époxyde. Le produit a la caractéristique de l'installation légère et omnidirectionnelle, résistant à la méchanceté et à l'humidité. Il est très utilisé pour mesurer l'énergie actuelle et électrique et le relais protecteur dans le système électrique avec la fréquence évaluée 50Hz ou 60Hz et la tension la plus élevée pour l'équipement 17.5(24) kilovolt

2. Données techniques :

Paramètre technique principal
1. Tension assignée d'isolement : 24/50/125kV etc.
2. Fréquence évaluée : 50/60hz
3. Site d'installation : D'intérieur
4. Normes : IEC60044-1 (IEC61869-1&2)

3. Spécifications :

Rapport actuel évalué (A)	L'exactitude secondaire classe la combinaison	Sortie évaluée (VA)			Facteur de degré de sécurité de l'instrument du courant de mesure	Facteur de limite de l'exactitude du courant protecteur	Courant thermique à court terme évalué (kA/S)	Courant dynamique évalué (ka)
		Mesure		Protecteur
		0,2 (S)	0,5	10P
20-200/5	0,2) (DE S/0,2 (S) 0,2) (de S/0,5 0,2) (de S/10P 0.5/10P	10 15	15	15	5 (10)	10 15	150I1n	375I1n
300/5							31,5	80
400/5							31,5	80
500/5							40	100
600/5							50	125
800/5				20			63	125
1000/5							80	160
1250/5							80	160

Rapport trois simple secondaire

Rapport actuel évalué (A)	L'exactitude secondaire classe la combinaison	Sortie évaluée (VA)			Facteur de degré de sécurité de l'instrument du courant de mesure (FS)	Facteur de limite de l'exactitude du courant protecteur (ALF)	Courant thermique à court terme évalué (kA/S)	Courant dynamique évalué (ka)
		Mesure		Protecteur
		0,2 (S)	0,5	10P
15-300/5	0.2S/0.5/10P 0.2/0.5/10P 0.5/0.5/10P 0.2S/10P/10P 0.2/10P/10P 0.5/10P/10P	15	15	15 20	5 (10)	10 15 20	150I1n	375I1n
400/5~ 600/5							50	105
800/5~ 1000/5							63	130
1200/5							80	160
1500/5							80	160
2000/5							100	200
2500/5							125	200

Trois quotients secondaires

Rapport actuel évalué (A)	L'exactitude secondaire classe la combinaison	Sortie évaluée (VA)			FS	ALF	Courant thermique à court terme évalué (kA/S)	Courant dynamique évalué (ka)
		Mesure		Protecteur
		0,2 (S)	0,5	10P
15-30/5 20-40/5 ..... 500-1000/5	0.2S/0.5/10P 0.2/0.5/10P 0.5/0.5/10P 0.2S/10P/10P 0.2/10P/10P 0.5/10P/10P	15	15	10 15	5 (10)	10 15	100I1n	250I1n
600-1200/5							50	105
750-1500/5							63	130
800-1600/5							80	160
1000-2000/5							80	160
1250-2500/5							100	200
