| Lieu d'origine: | Shenzhen |
| Nom de marque: | Chuangyin |
| Certification: | Kema,CE,SGS,TUV |
| Numéro de modèle: | JSZC16-12R |
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 36,000,00pcs par an |
| Niveau évalué d'isolation: | 12 kilovolts | Site d'isolation: | Intérieur |
|---|---|---|---|
| D'entité: | Fiabilité élevée, bas magnétisme de noyau | Matériau: | résine époxyde |
| Cône primaire: | IEE 386-2006 | Facteur de puissance de charge: | cos =0.8 |
| Surligner: | transformateur moyen de potentiel de tension,transformateur de tension monophasé |
||

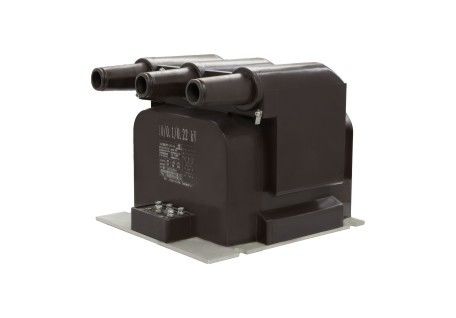

VT triphasé d'intérieur de transformateur de tension de la tension Transformer12kV système mv de JSZC16-12R système mv
introduction 1.Product :
Le transformateur de tension de JSZV16-24R, bâti de résine époxyde et pleine construction incluse, est d'intérieur utilisé pour mesurer l'énergie actuelle et électrique et le relais protecteur dans le circuit monophasé ou triphasé à C.A. avec la fréquence 50Hz ou 60Hz et la tension la plus élevée pour l'equipement 12kV.
Le produit a la caractéristique de la fiabilité élevée, le bas magnétisme du noyau, la grande ligne de fuite de l'isolation externe et etc. exempt d'entretien.
Paramètre technique principal
1. La tension la plus élevée pour l'équipement : 12kV
2. Tension primaire évaluée : 11kV
3. Tension secondaire évaluée : 100/220V ou 110/220V ou 100V ou 110V.
4. La norme technique s'accorde avec l'instrument transformers-Part2 du 60044-2:2003 Part2 du CEI : transformateurs inductifs de tension
| Type |
Primaire évalué tension (kilovolt) |
Tension secondaire évaluée (kilovolt) | L'exactitude classe la combinaison |
Sortie évaluée (VA) |
Courant ascendant limitant le courant (VA) |
Niveau évalué d'isolation (kilovolts) |
| JSZV16-24R | 11 |
0,1 0,11 |
0,2 | 25 | 600 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 100 | |||||
|
0.1/0.1 0.11/0.11 |
0.2/0.2 | 15/15 | 300 | |||
| 0.2/0.5 | 15/30 | |||||
|
0.1/.022 0.11/0.22 |
0.2/6P (3P) | 15/300 | 600 | |||
| 0.5/6P (3P) | 25/300 |
Remarquent : Sur demande nous sommes heureux d'offrir des transformateurs selon d'autres normes ou avec Spéc. techniques non standard.
Dessin d'ensemble
