Lieu d'origine: | Shenzhen |
Nom de marque: | Chuangyin |
Certification: | Kema,CE,SGS,TUV |
Numéro de modèle: | JSZW 2A-12R |
Quantité de commande min: | 1SET |
---|---|
Prix: | negotiable |
Détails d'emballage: | L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants |
Délai de livraison: | dans les 7 jours |
Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 36,000,00pcs par an |
Type: | résine époxyde | D'entité: | Maitenance libèrent |
---|---|---|---|
Construction: | plein-inclus | Tension primaire évaluée: | 11/√3 |
Niveau évalué d'isolation: | 12/28/75 KILOVOLT | ||
Surligner: | transformateur moyen de tension,transformateur de tension monophasé |

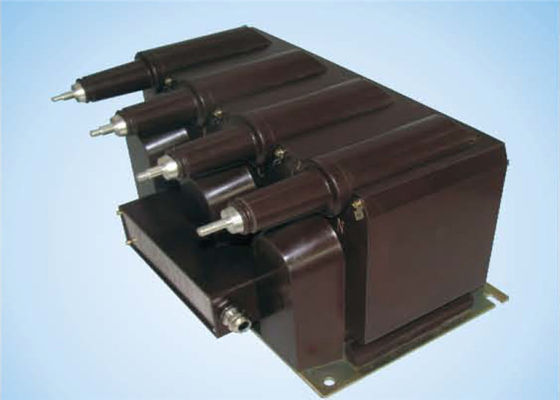

Fiabilité élevée de transformateur triphasé de tension du transformateur 12kV de tension de JSZW 2A-12R système mv
introduction 1.Product :
Transformateur de tension avec la structure entièrement incluse d'isolation de fonte, les enroulements primaires et secondaires et noyau toroïdal tout encapsulés dans le corps époxyde de bâti, utilisant la prise de type coude pour augmenter la représentation externe de ligne de fuite d'isolation et de contamination et d'humidité de résistance. Elle est d'intérieur utilisé pour la tension de mesure, l'énergie électrique et relais protecteur dans le circuit triphasé à C.A. avec la fréquence 50Hz ou 60Hz et la tension la plus élevée pour l'équipement 12M
Les Accords primaires de cône avec la figure 7. d'IEEE 386-2006.
Données techniques
1. Site d'installation : D'intérieur
2. fréquence évaluée : 50/60Hz
3. facteur de puissance de charge : coscD=0.8 (ralentissement)
4. Accords de norme technique avec : Le CEI 60044-2
Le CEI 61869-1 &3
Spécifications :
Article | Spécifications | Unité | Données |
1 | Um | kilovolt | 12 |
2 | Niveau évalué d'isolation | kilovolt | 12/28/75 |
Type |
Primaire évalué tension (kilovolt) |
Tension secondaire évaluée (kilovolt) | L'exactitude classe la combinaison |
Sortie évaluée (VA) |
Courant ascendant limitant le courant (VA) |
Niveau évalué d'isolation (kilovolts) |
JSZW 12-12R | 11/√3 |
0.11/√3/0.11/3 |
0.2/6P | 25 | 1200 | 12/28/75 |
0.5/6P | 50 | |||||
1/6P | 80 | |||||
0.11√3/0.11√3/0.11/3
|
0.2/0.2/6P | 10/10 | ||||
0.2/0.5/6P | 30/45/100 | |||||
0.5/0.5/6P | ||||||
90/90/100 | 900/900 |
Remarque : Sur demande nous sommes heureux d'offrir des transformateurs selon d'autres normes ou avec Spéc. techniques non standard.
Dessin d'ensemble
