Accueil ProduitsTransformateur de courant de BT

En dehors du C.A. de Cacuum de résine époxyde de transformateur de courant de barre omnibus au-dessous de 0.66KV

En dehors du C.A. de Cacuum de résine époxyde de transformateur de courant de barre omnibus au-dessous de 0.66KV

    • Outside Busbar Current Transformer Epoxy Resin Cacuum AC Below 0.66KV
    • Outside Busbar Current Transformer Epoxy Resin Cacuum AC Below 0.66KV
  • Outside Busbar Current Transformer Epoxy Resin Cacuum AC Below 0.66KV

    Détails sur le produit:

    Lieu d'origine: Shenzhen
    Nom de marque: Chuangyin
    Certification: Test Report
    Numéro de modèle: LMZW-0.72

    Conditions de paiement et expédition:

    Quantité de commande min: 1SET
    Prix: negotiable
    Détails d'emballage: L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants
    Délai de livraison: dans les 7 jours
    Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
    Capacité d'approvisionnement: 36,000,00pcs par an
    Contactez maintenant
    Description de produit détaillée
    Type: BARRE OMNIBUS Application: Anti-ultra-violet, anti-vieillissement
    Environnement approprié: En plein air la norme: IEC60044-1
    Matériau: résine époxyde Tension nominale: 0.6kv

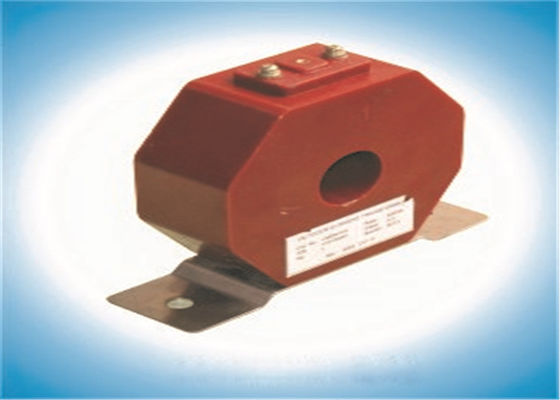

    C.A. extérieur de résine époxyde du transformateur de courant LMZW-0.72 au-dessous de 0.66KV



    1. Introduction :



    Le transformateur de courant de coulée sous vide de résine époxyde avec anti-vieillissement, convient à l'environnement extérieur, pour le courant de mesure, l'énergie et le relais protecteur dans le soufflet 0.66Kv de circuit à C.A.



    2. Type description :



    L-----------------------------Transformateur de courant

    M----------------------------Type de barre omnibus

    Z-----------------------------Isolation de bâti

    W----------------------------Type extérieur

    -0,66------------------------ Tension évaluée (kilovolt)

    3. Standard



    Conforme : IEC60044-1standard



    4. État fonctionnant de circonstance et d'installation



    1) Circonstance d'installation : D'intérieur

    2). Température ambiante : -5℃-40℃.

    3). Humidité ambiante : RH≤80%

    4.) altitude : ≤1000m

    5). L'atmosphère : AUCUNE pollution sérieuse



    5. Caractéristique de construction



    La résine époxyde moulant le transformateur de courant, noyaux adoptent le silicium laminé à froid l'enroulement qu'en acier de .primary est entouré sur l'enroulement secondaire et ont installer le plat sur le fond des transformateurs.







    6. Paramètre technique principal



    1. Tension évaluée : 0,6 kilovolts

    2. Fréquence évaluée : 50/60Hz

    3. Courant primaire évalué : 15-1500A

    4. Courant secondaire évalué : 5A

    5. Travail à long terme au-dessous de le courant évalué de 120%

    6. tension de tenue de Puissance-fréquence sur l'enroulement secondaire à primaire et à moulu : 3kV/1min, étincelant non.





    Rapport évalué de transformation (A) Le NP Classe d'exactitude et sortie évaluée (VA) ALF FS
    0,2 0,5 1 10P
    15/5 10 5 7,5 15 5 5









    5











    20/5 10
    30/5 5
    40/5 5
    50/5 3
    75/5 2
    100/5 2
    150/5 1
    200/5
    300/5 10 15 20 5 10 10
    400/5
    500/5
    600/5 10
    800/5 15
    1000/5 15 10
    1200/5
    1500/5



    7. Dessin d'ensemble :



    En dehors du C.A. de Cacuum de résine époxyde de transformateur de courant de barre omnibus au-dessous de 0.66KV
