Lieu d'origine: | Shenzhen |
Nom de marque: | Chuangyin |
Certification: | Test Report |
Numéro de modèle: | CYR |
Quantité de commande min: | 1SET |
---|---|
Prix: | negotiable |
Détails d'emballage: | L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants |
Délai de livraison: | dans les 7 jours |
Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 36,000,00pcs par an |
Caractéristique: | Adopte le matériel de haute qualité de PC | . Tension évaluée: | C.A. 660V |
---|---|---|---|
TEMPÉRATURE AMBIANTE: | -30℃-+55℃ | Altitude: | ≤ 3000 m |
trou rond: | Passez la barre omnibus | Construction: | Plein-inclus |
Surligner: | type transformateur de courant de barre omnibus,baguage du transformateur de courant |

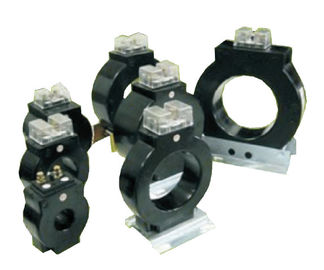

Matériel monophasé d'intérieur de PC de transformateur de courant de basse tension
1. Introduction
Le transformateur de courant adopte le matériel de haute qualité de PC, construction plein-incluse, trou rond peut passer la barre omnibus, soit employé pour commander, protection, mesurant des fonctions. P1, P2 terminaux primaires, S1, S2 terminaux d'utilisateur secondaire P1&S1 mêmes que P2, S2 (polarité soustractive).
2. Paramètre technique
1) Courant primaire évalué : 5-3000A ; Courant secondaire évalué : 5A, 1A
2). Tension évaluée : C.A. 660V
3). Fréquence évaluée : 50-60Hz
4). Température ambiante : - 30℃-+55℃.
5). Altitude : ≤3000m
6). Tension de tenue de fréquence de puissance (couverture et enroulement secondaire) : 3000V/1min, 50Hz
3. Paramètres techniques principaux
Transformateur de courant de mesure | ||||||||||||||||
Modèle non. | Rapport | Classe d'exactitude | Charge | Dimension | A | B | C | D | ||||||||
CYRM1A0030/5C03C | 30/5 (Np=3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060/5C03B | 60/5 (Np=2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100/5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150/5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200/5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250/5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300/5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400/5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500/5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600/5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800/5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000/5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200/5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600/5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000/5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500/5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000/5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000/5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
Modèle non. | Rapport | Classe d'exactitude | Charge | Dimension | A | B | C | D | ||||||||
CYRP1B0100/5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150/5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200/5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250/5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300/5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400/5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500/5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600/5J07 | 600/5 | 5P20 | 7,5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800/5J07 | 800/5 | 5P20 | 7,5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000/5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200/5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600/5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000/5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250/5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500/5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000/5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. Dimension :
